Комплектные трансформаторные подстанции блочные напряжением КТПБ-АТ-110/6(10) кВ предназначены для приёма и распределения электрической энергии трёхфазного переменного тока промышленной частоты 50 Гц, для систем с изолированной или заземленной через ДГР нейтралью и используются для электроснабжения коммунальных и промышленных потребителей.
КТПБ предназначены для наружной установки. Сторона высшего напряжения КТПБ выполнена в виде открытого распределительного устройства (ОРУ 110 кВ):
- – климатическое исполнение и категория размещения – У1 или ХЛ1 по ГОСТ 15150,
- – высота над уровнем моря не более 1000 м,
- – тип атмосферы II по ГОСТ 15150
Изоляция электрооборудования – А(I-II) или Б(II) по ГОСТ 9920.
КТПБ рассчитаны на максимальные ветровые нагрузки, соответствующие IV климатическому району по ветру, и гололедные нагрузки, соответствующие IV району по гололеду, а также совместное воздействие климатических факторов в сочетаниях, соответствующих ПУЭ.
ОРУ 110 кВ поставляется на место установки блоками, состоящими из металлического каркаса со смонтированным (или частично смонтированным) на нем оборудованием (состав оборудования зависит от выбранной схемы главных цепей).

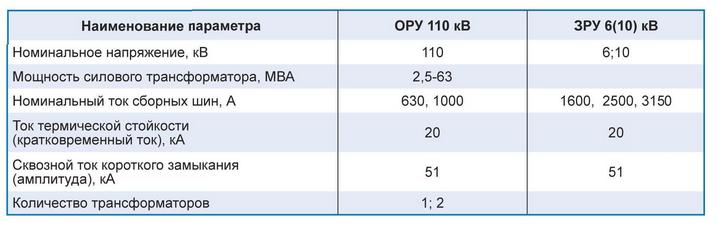

Компоновка и габаритные размеры
Состав подстанции
