КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ КТП-АТ 35/6(10) кВ
ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
Комплектные трансформаторные подстанции 35/6(10) кВ предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 35 кВ, преобразования ее в напряжение 6(10) кВ и распределения по потребителям.
ПОЛЕЗНЫЕ ССЫЛКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Типоисполнение
КТП
| Номинальное
напряжение
на стороне высшего
напряжения, кВ | Номинальное
напряжение
на стороне низшего
напряжения, кВ | Номинальный ток
на стороне высшего
напряжения, А | Номинальный ток
на стороне низшего
напряжения, А |
|
КТП-АТ-35/6(10)
|
35
|
6(10)
|
1600
|
1000; 2500
|

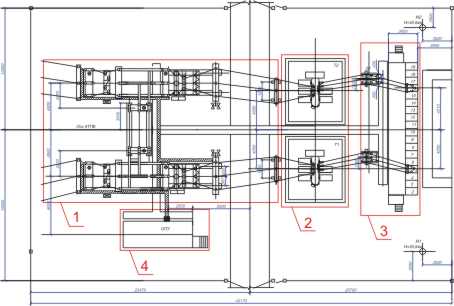

КОМПОНОВКА И ГАБАРИТНЫЕ РАЗМЕРЫ
Нажмите на изображение, чтобы увеличить
1. Открытое распределительное устройство - ОРУ-35
2. Силовой трансформатор 35/6(10) кВ
3. Комплектное распределительное устройство наружной установки 6(10) кВ - РУ6(10) кВ
4. Оперативный пункт управления в блок-модуле типа “СЭНДВИЧ” с аппаратурой РЗиА (по заказу).
|
