 Шкафы низковольтные серии ШН-АТ предназначены для комплектования распределительных устройств со стороны низшего напряжения комплектных трансформаторных подстанций или низковольтных распределительных щитов (типа ГРЩ и др.).
Обслуживание шкафов – двустороннее.

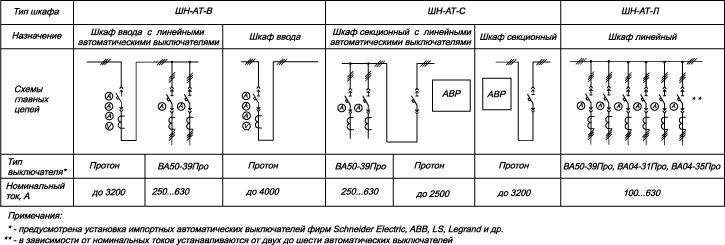

По функциональному назначению можно выделить:
– шкаф ввода (ШН-АТ-В);
– шкаф отходящих линий (ШН-АТ-Л);
– шкаф секционный (ШН-АТ-С);
– шкаф кабельной сборки;
– шинопровод (для двухрядных щитов).
Шкафы обеспечивают защиту от однофазных коротких замыканий и от несимметричного режима с действием на отключение вводного выключателя, защиту от перегрузки, отключение вводного выключателя с выдержкой времени при исчезновении напряжения на данном вводе.
В шкафах реализуется сигнализация положения и аварийного отключения выключателей, срабатывания защиты от однофазных коротких замыканий на землю, срабатывания устройства АВР и др.
Для учета электрической энергии в приборном отсеке шкафа ШН-АТ-B могут устанавливаться счетчики активной и реактивной энергии.

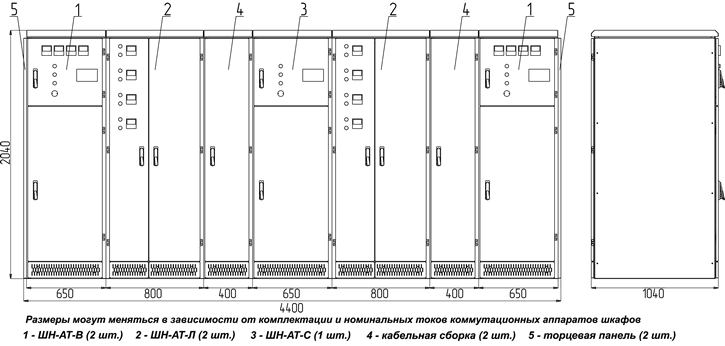

Шкафы представляют собой сварной металлический каркас, закрытый с боков и сверху металлическими съемными листами (панелями).
Номинальное напряжение, В:
– силовых цепей
– цепей управления |
380
380/220
|
|
Номинальное напряжение, В
|
660
|
|
Род тока
|
переменный
|
|
Номинальная частота, Гц
|
50
|
|
Номинальный ток сборных шин, А
|
до 4000
|
|
Номинальный ток вводного шкафа, А
|
1600...4000
|
|
Количество отходящих линий в линейном шкафу, шт.
|
2...6
|
|
Номинальный ток отходящих линий линейного шкафа, А
|
100...630
|
|
Количество и номинальный ток отходящих линий, А
|
по заказу
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69
|
У3
|
|
Вид системы заземления
|
TN-C(S)
|
|
Степень защиты по ГОСТ 14254-96
|
IP30
|
|
Вид внутреннего разделения по ГОСТ Р 51321.1-2007
|
1; 2А; 2В; 3А; 3В; 4А; 4В
|
|
Номинальный ток вводного шкафа, А
|
1600...4000
|
Внутри каркаса закреплены выключатели, шины, аппаратура, приборы. Оперативное обслуживание шкафов производится с фасада, доступ к ошиновке и кабельным присоединения осуществляется с задней стороны шкафа. Для удобства обслуживания и монтажа предусмотрены двери, запираемые на замки.
Может быть реализовано внутреннее разделение шкафов по следующим формам:
1 – без внутреннего разделения;
2А – разделение шин и функциональных узлов без отделения зажимов внешних проводников от шин;
2В – разделение шин и функциональных узлов с зажимами внешних проводников;
3А – разделение функциональных узлов друг от друга и от шин, отделение зажимов внешних проводников от функциональных блоков без отделения от шин и друг от друга;
3В – разделение функциональных узлов друг от друга и от шин, отделение зажимов внешних проводников от функциональных блоков и от шин без отделения друг от друга;
4А – разделение функциональных узлов друг от друга и от шин, зажимы внешних проводников находятся в одном отсеке с функциональными узлами;
4В – разделение функциональных узлов друг от друга и от шин, зажимы внешних проводников находятся в отдельном отсеке.
В шкафах установлены автоматические выключатели: на вводе – выкатного исполнения; на отходящих линиях – выдвижного исполнения.
Аппаратура вторичной коммутации может размещаться в отдельных отсеках шкафов.
|
