 Устройство автоматического включения резерва серии УАВР-АТ-0,4 предназначено для осуществления автоматического взаимного резервирования питания секций распределительного устройства напряжении 0,4 кВ в двухтрансформаторных подстанциях.

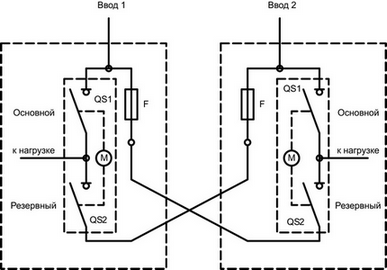

Устройство УАВР-АТ-0,4 для двухтрансформаторных подстанций представляет собой сборку состоящую из двух соединенных электрически между собой шкафов, согласно принципиальной схеме представленной на рисунке
Особенностью конструкции УАВР-АТ-0,4 является применение в качестве коммутационных аппаратов реверсивных рубильников с моторным приводом серии ОЕТ фирмы АВВ, что позволяет более компактно организовать систему АВР.
|
Номинальное напряжение, кВ
|
0,4
|
|
Номинальная частота, Гц
|
50
|
|
Номинальное напряжение изоляции, В
|
660
|
|
Номинальный ток главных цепей, А
|
1000-2500
|
|
Рабочее положение в пространстве
|
вертикальное
|
|
Степень защиты оболочки по ГОСТ 14254-96:
со стороны фасада
с остальных сторон
|
IP20
IP00
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69
|
У3
|
|

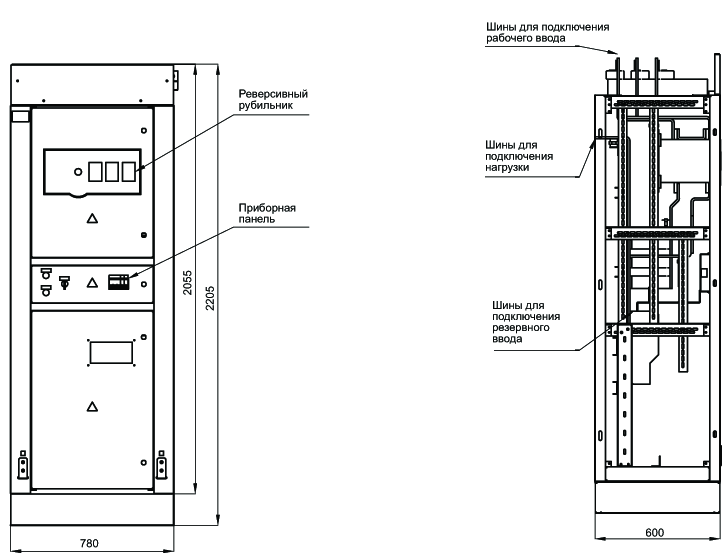

Габаритные размеры (ВхШхГ), мм
|
2200х780х600
|
Панель УАВР-АТ-0,4 представляет собой каркас, собранный из штампованных профилей из оцинкованной стали по клепочной технологии. В верхней части каркас имеет отверстия для строповки при погрузочно-разгрузочных работах, отверстия в боковых стойках, предназначенные для стыковки соседних панелей между собой при сборке их в щит, отверстия в нижнем основании – для крепления к закладным элементам фундамента. Сборка панелей в щит производится болтовыми соединениями через отверстия в стойках панелей.
Внутри каркаса на кронштейнах располагается рама с установленной на ней аппаратурой, управление которой осуществляется устройствами, которые устанавливаются в средней части каркаса на приборной панели.
В верхней части панели УАВР-АТ-0,4 для крепления сборных шин устанавливается скоба с изоляторами. В средней части панели, с фасада устанавливается приборная панель, которая одновременно служит ограждением сборных шин. Для крепления подходящих кабелей и проводов предусмотрен перфорированный уголок, приваренный к нижнему поясу каркаса.
Со стороны фасада панель закрывается дверью, которая запирается на замки.
Металлоконструкции являются основными несущими конструкциями панелей, обладают достаточной механической прочностью и обеспечивают нормальные условия транспортировки, установки и работы элементов оборудования.
Вариантом является корпус, сваренный из стальных штампованных профилей.
|
