Трансформаторные подстанции киоскового типа КТПК-АТ-250...630/6(10)/0,4-У1

ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

 Подстанция трансформаторная комплектная (киосковая КТПК-АТ- 250...630/6(10)/0,4-У1 предназначена для приема электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6(10) кВ, преобразования его в напряжение 0,4 кВ и распределения по потребителям.




ПОЛЕЗНЫЕ ССЫЛКИ


ОСНОВНЫЕ ПАРАМЕТРЫ КТПК-АТ

Тип КТПК-АТМощность трансформаторов, кВА

УВН

РУНН. Номинальный ток, А

Номинальное напряжение, кВНоминальный ток предохрани- телей, А№ отходящей линии *Освещение
12345678
КПТК-АТ-250/6/0,4-У1250650        16
КПТК-АТ-250/10/0,4-У12501031,5        16
КПТК-АТ-400/6/0,4-У1400680        16
КПТК-АТ-400/10/0,4-У14001050        16
КПТК-АТ-630/6/0,4-У16306100        16
КПТК-АТ-630/10/0,4-У16301080        16

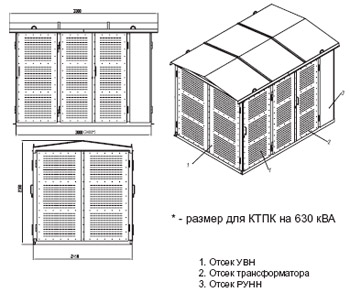

ВНЕШНИЙ ВИД, КОМПОНОВКА И ГАБАРИТНЫЕ РАЗМЕРЫ КПТК-АТ

КОНСТРУКЦИЯ УСТРОЙСТВА И ТИПЫ УСТАНАВЛИВАЕМОГО ОБОРУДОВАНИЯ

Конструктивно КТПК-АТ выполнена в виде модуля киоскового типа и имеет сборно-сварную конструкцию.
Подстанция состоит из :
— устройства со стороны высшего напряжения — УВН;
— силового трансформатора;
— распределительного устройства со стороны низшего напряжения - РУНН.
УВН, РУНН и силовой трансформатор расположены на общей станине, имеющей монтажное основание для установки подстанции.
Трансформаторный отсек имеет распашные двери с двух сторон, через которые осуществляется доступ в отсек и возможна установка и демонтаж трансформатора. Подключение трансформатора со стороны ВН и НН осуществляется шинами
В КТПК-АТ предусмотрены:
1) блокировки, которые запрещают:
— включение заземляющих ножей разъединителя при включеных главных ножах,
— включение главных ножей разъединителя при включенных заземляющих ножах,
2) учет электроэнергии
Распределительное устройство со стороны высокого напряжения реализовано на выключателе нагрузки типа ВНА, разъединителе типа РВЗ и предохранителях типа ПКТ.
Конструкция КТПК-АТ расчитана на установку силового трехфазного двухобмоточного трансформатора с естественным масляным охлаждением серии ТМ, ТМГ.
В РУНН устанавливаются автоматические выключатели (рубильники с предохранителями) для защиты отходящих линий (при использование автоматических выключателей возможно подключение восьми отходящих линий, при использование рубильника с предохранителем возможно подключение пяти отходящих линий).
В комплект поставки входят:
— модуль КТПК (подстанция поставляется в сборе в максимальной готовности для ввода в эксплуатацию;
— элементы металлоконструкции и метизы (согласно комплектовочной ведомости);
— измерительный приборы (согласно комплектовочной ведомости);
— счётчики учёта электроэнергии (согласно заказу);
— эксплуатационная документа- ция (согласно комплектовочной ведомости).
В комплект поставки подстанции не входят:
— средства защиты;
— огнетушители;
— переносные светильники.
Их поставка осуществляется по требованию заказчика.

ТРАНСПОРТИРОВАНИЕ, РАЗМЕЩЕНИЕ И МОНТАЖ

Подстанции транспортируются в полной заводской готовности (приборы и счётчик электроэнергии поставляются отдельно) в открытых транспортных средствах: железнодорожных вагонах, автомобилях и т.д.
При условии обеспечения защиты от атмосферных осадков и исключения механических повреждений.
Установка КТПК выполняется на ровном фундаменте. Для прокладки и подключения кабелей в фундаменте должны быть предусмотрены соответствующие кабельные каналы. Место установки должно соответствовать действующим правилам и нормам устройства электроустановок и правил пожарной безопасности.
Подключение силовых трансформаторов по сторонам высшего и низшего напряжений выполняется шинами.
Отсеки УВН, РУНН и трансформатора имеют места соединения внутреннего контура заземления с внешним.
В качестве магистралей заземления используются все опорные металлоконструкции оборудования (уголки, полосы и др.).
Расчет заземляющего устройства выполнить при привязке проекта с учетом требований ПУЭ.

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Полный установленный срок службы подстанции не менее 25 лет (при условии проведения тежнического обслуживания и замены аппаратов, выработавших свой ресурс).
Ресурсы и сроки службы комплектующих изделий, входящих в состав подстанции, определяется эксплуатационной документацией на эти изделия.
Изготовитель гарантирует соответствие КТП требованиям технических условий при соблюдении потребителем условий монтажа, эксплуатации, транспортирования и хранения в соответствии с требованиями данного паспорта.
Гарантийный срок эксплуатации КТП по ГОСТ К695-80 — три года со дня ввода в эксплуатацию, (иной срок может быть согласован с заказчиком и указан в договоре на поставку КТП).
Гарантийный срок хранения — один год со дня отгрузки с предприятия изготовителя.
При хранении КТП более одного года гарантийный срок эксплуатации соответственно уменьшается на время увеличения срока хранения.
